Allgemein

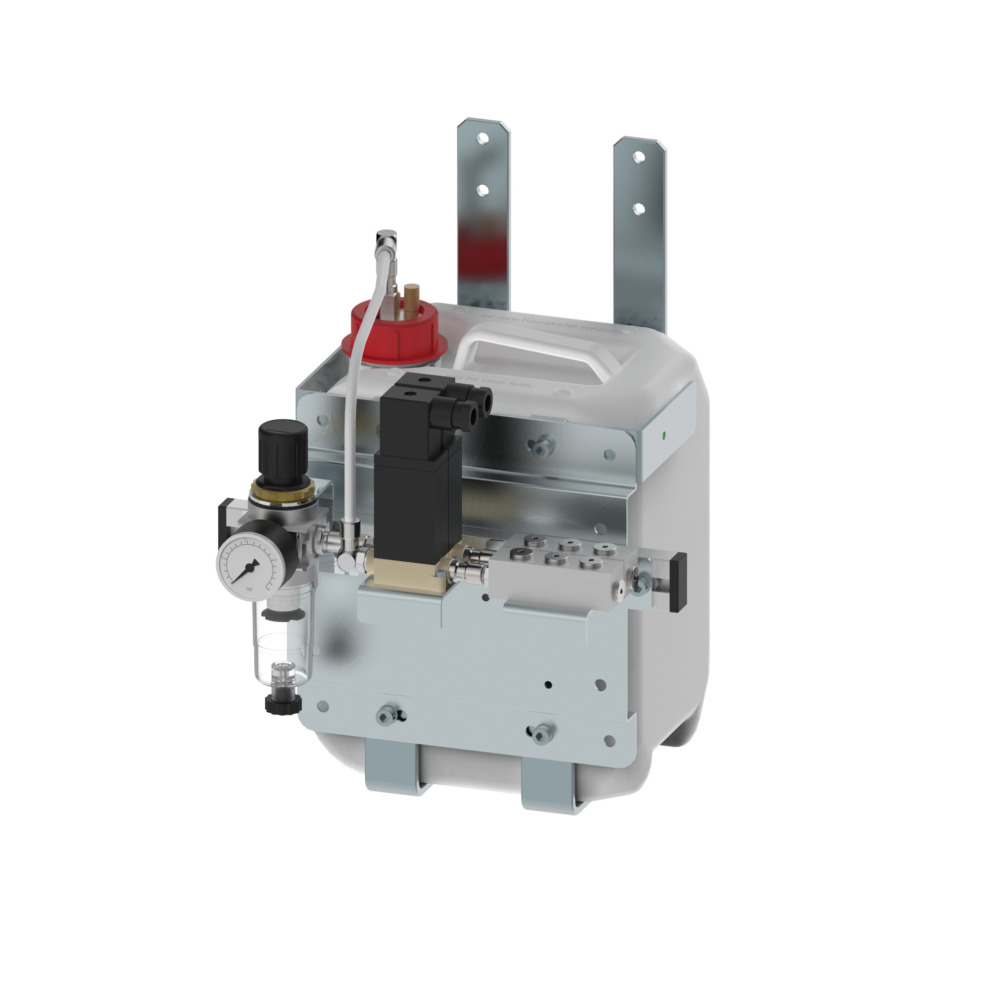

Die Baureihe TCJ versorgt Sprühdüsen mit Flüssigkeit und Sprühluft, für Minimalmengenschmierung, Sprühanwendungen, Mikrodosierung und Benetzung. Die Baugruppe besteht aus einem PE-Austauschkanister mit Deckel und Ansauggruppe, einer Wandhalterung und der Ventilbaugruppe mit Wartungseinheit. Die ungefilterte Netzluft (4 bis 9 bar) wird an der Wartungseinheit (Filter-Druckregler mit Manometer) angeschlossen, dort wird der Sprühluftdruck eingestellt, empfohlen sind 0,5 bis 1,5 bar. Luft und Flüssigkeit werden getrennt über zwei Magnetventile 24 V DC geschaltet, Sprühstart, Sprühdauer und Sprühende bestimmt die kundenseitige Steuerung. Die Ausführung für 1 Sprühdüse hat keinen Verteiler: Die Sprühdüse wird direkt an die Steckanschlüsse Ø 6 mm für Luft (blau) und Flüssigkeit (weiß) am Ventilabgang angeschlossen. Die Ausführungen für bis zu 3 oder 6 Sprühdüsen haben einen Verteiler, dessen Abgänge mit Verschlussschrauben verschlossen sind. Dort wird je Sprühstelle eine Sprühkopfgruppe angeschlossen, bestehend aus Sprühdüse und Anschlusspaar für den Verteiler.
Verwendung
Für alle Anwendungen mit niederviskosen Medien bis 100 mm²/s bei 20 °C bzw. 35 mm²/s bei 40 °C, ausgenommen Lacke, Harze und Klebstoffe:
- Minimalmengenschmierung beim Sägen, Bohren, Fräsen und Umformen
- Sprühanwendungen und Mikrodosierung von Flüssigkeiten
- Benetzung mit Trennmitteln und Gleitmitteln
- Kühlung und Schmierung an Einzelmaschinen und in Fertigungslinien
Die Auswahl richtet sich nach der Anzahl der Sprühstellen: 1 Sprühdüse, bis zu 3 oder bis zu 6 Sprühdüsen. Die 10- und 25-Liter-Ausführungen passen auf handelsübliche Schmierstoffgebinde, so dass das Gebinde direkt getauscht wird, ohne Umfüllen und ohne Schmutzeintrag. Die elektrische Niveauüberwachung meldet Vorwarnung und Leerstand an die Steuerung. Pneumatische Ansteuerung, andere Ventilspannungen, manuelle Ausführungen, Zwei-Zonen-Systeme und Edelstahlbehälter auf Anfrage.
Lieferumfang
- 1 PE-Austauschkanister in der gewählten Größe mit Deckel und Ansauggruppe
- 1 Halterung zur Wandmontage
- 1 Ventilbaugruppe, bestehend aus Wartungseinheit (Filter-Druckregler G1/4 mit Manometer), 2 Magnetventilen 24 V DC mit Kabelkopf Form B und bei den Ausführungen für bis zu 3 oder 6 Sprühdüsen einem Verteiler
- Steckanschlüsse Ø 6 mm für Luft und Flüssigkeit, nur bei der Ausführung für 1 Sprühdüse (bei Verteiler-Ausführungen liegen sie der Sprühkopfgruppe bei)
